規格型號：VM-660
數據指標：電子倍率：25X~150X ( HDMI 16:9 21.5”顯示器）（可拓展倍率5~3000X）
立即免費獲取：儀器報價方案與儀器PDF資料！
產品特點：
l 一體式設計，擺脫線與線之間的糾纏，簡約，時尚，大方；
l 高清測量相機，使用方便，內置個性化界面編輯功能，模板應用，采用鼠標操作，U盤存儲，內含自動尋邊，自動輪廓，水平垂直翻轉，直線和圓標定，數據導出，圖片瀏覽等功能；
l 采用高清晰度0.7~4.5X水平連續變倍鏡頭，讓倍率切換省力和快捷；
l 搭載可調LED表面反射光，并可獨立控制燈光亮度；
l 提供平行線、點到線、同心圓、角度、弧等多種測量工具；
l 可選配多種移動平臺，實現精密定位測量。
應用領域：

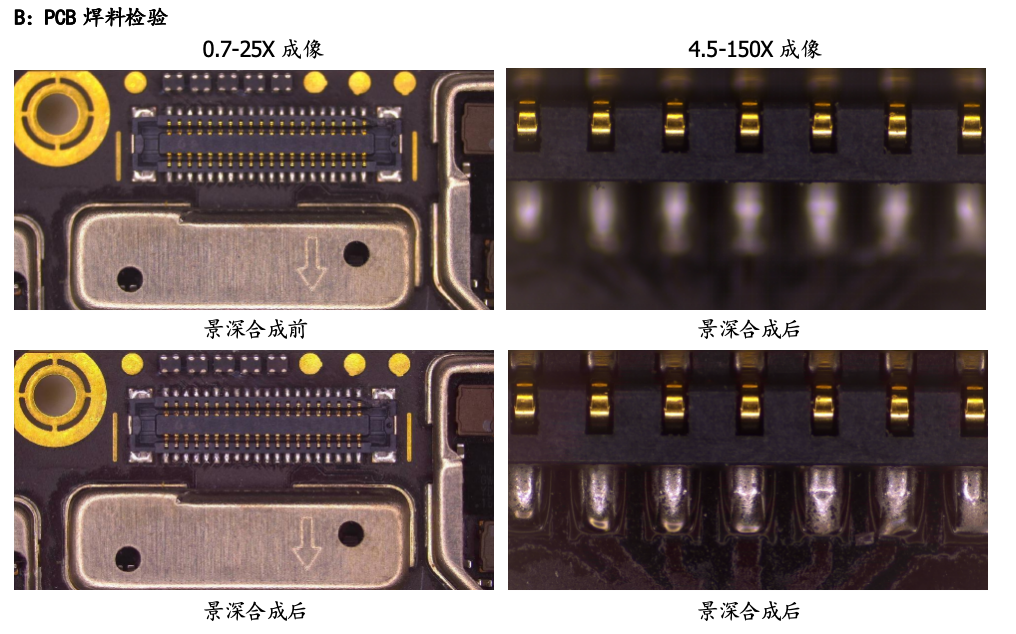

來料檢查、生產檢驗、材料研究、PCB和SMT檢查分析、印刷、紡織檢查、生物解剖、醫療檢測等領域。
技術參數：

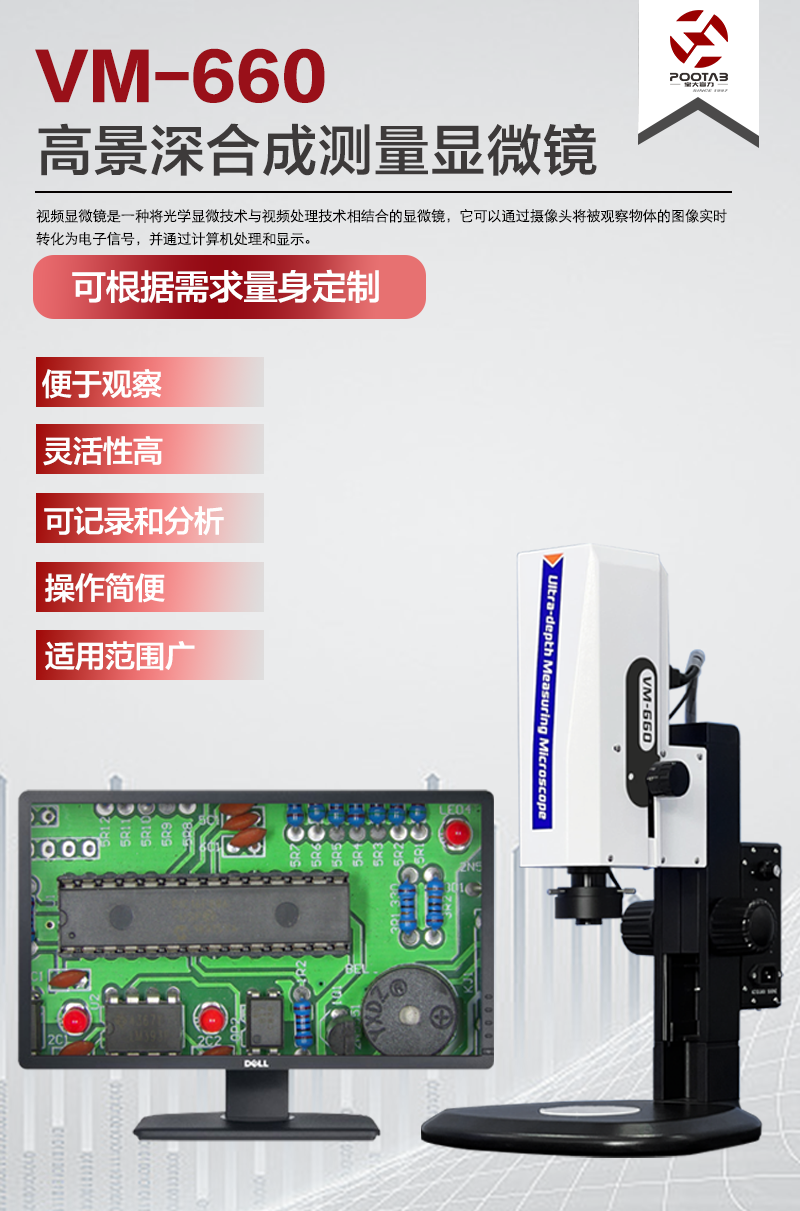

產品名稱 | 高景深合成測量顯微鏡 |
儀器型號 | VM-660 |
儀器貨號# | 451-660 |
電子倍率 | 25X~150X ( HDMI 16:9 21.5”顯示器）（可拓展倍率5~3000X） |
光學物鏡 | 0.7X~4.5X水平變倍鏡頭 |
變倍比：6.5:1 | |
0.5X C-mount相機適配鏡 | |
相機參數 | 2MPixel（1920*1080） |
靶面尺寸：1/2” | |
幀數：1080P@60fps | |
測量功能 | 兩點間、點到線、三點圓、圓心距、同心圓、點到圓、線到圓、平行線、矩形、角度、弧度、多邊形 |
數據保存 | 帶測量結果圖像或Excel數據保存 |
測量方式 | 鼠標操作，智能選點/手動選點 |
接口 | 2個USB界面,可連接U盤、無線鼠標或鍵盤 |
照明光源 | 可調 LED表面光源 |
機架行程 | Z軸移動行程：100mm |
AC90~240V/50~60HZ | |
外形尺寸 | 375*285*500 mm |
產品重量 | 6.5Kg |

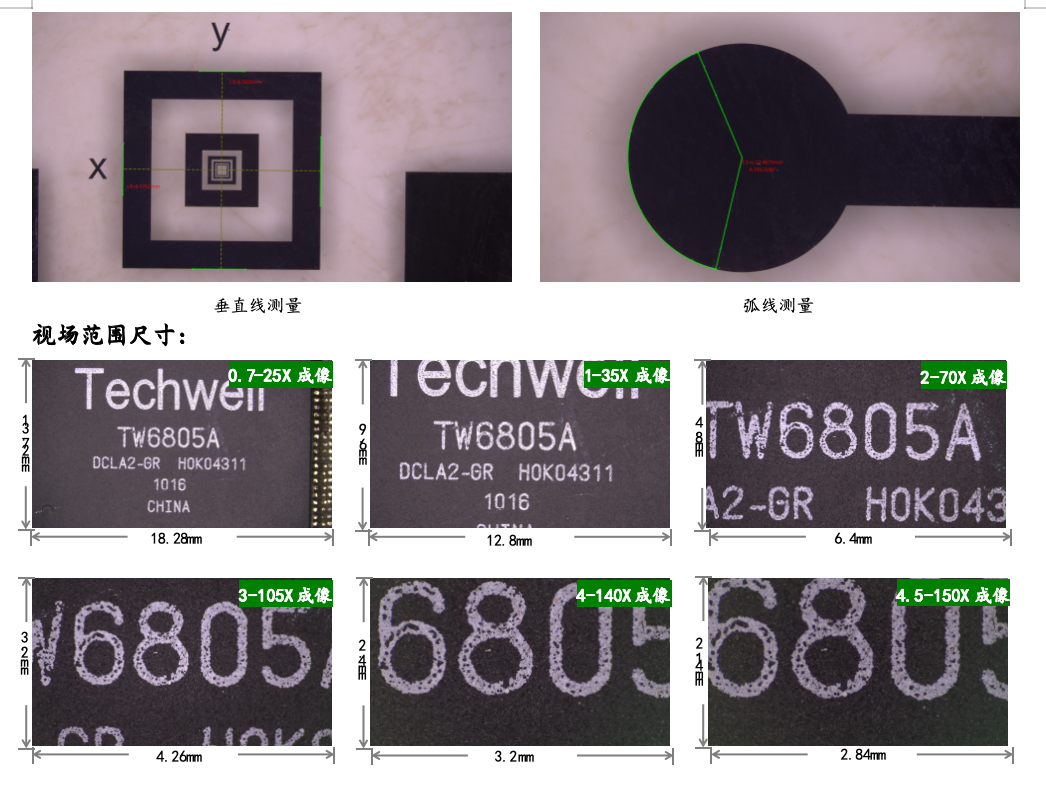

視場范圍：
光學倍數 | 電子放大倍數 | X(mm) | Y(mm) | D(mm) |
0.7X/2 | 25X | 18.28 | 13.72 | 22.86 |
1X/2 | 35X | 12.8 | 9.6 | 16 |
2X/2 | 70X | 6.4 | 4.8 | 8 |
3X/2 | 105X | 4.26 | 3.2 | 5.34 |
4X/2 | 140X | 3.2 | 2.4 | 4 |
4.5X/2 | 150X | 2.84 | 2.14 | 3.56 |
以上放大備注是基于21.5”LCD顯示器
標準配置：
產品名稱 | 規格 | 產品名稱 | 規格 | 產品名稱 | 規格 |
顯微鏡主機 | VM-660 | 電源線 | 10A | 無線鼠標 | 羅技 |
合格證 | VM-660 | 高清連接線 | HDMI | U盤 | 16G |
保修卡 | VM-660 | 裝箱清單 | VM-660 | 說明書 | VM-660 |

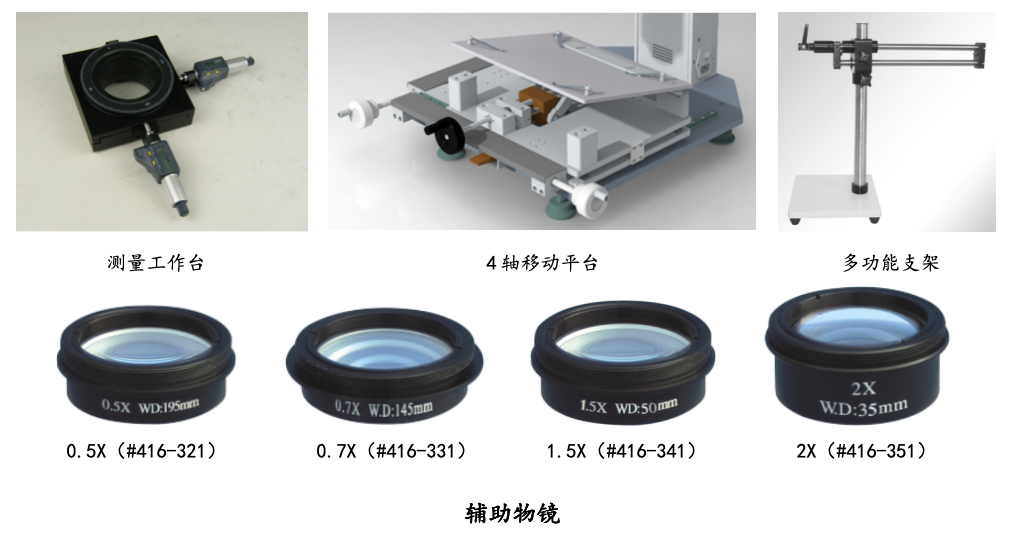

可選附件:
產品名稱 | 貨號# | 產品名稱 | 貨號# |
測量工作臺 | 419-163 | 4軸移動平臺 | 419-170 |
高清顯示器 | 484-465 | 2X增倍鏡 | 416-351 |
0.5X減倍鏡 | 416-321 | 1.5X增倍鏡 | 416-341 |
