規格型號：IVS-111系列
數據指標：測量精度:E1xy≤2.0+L/200（um）/E1xy≤3.0+L/200（um）
立即免費獲取：儀器報價方案與儀器PDF資料！
產品特點：

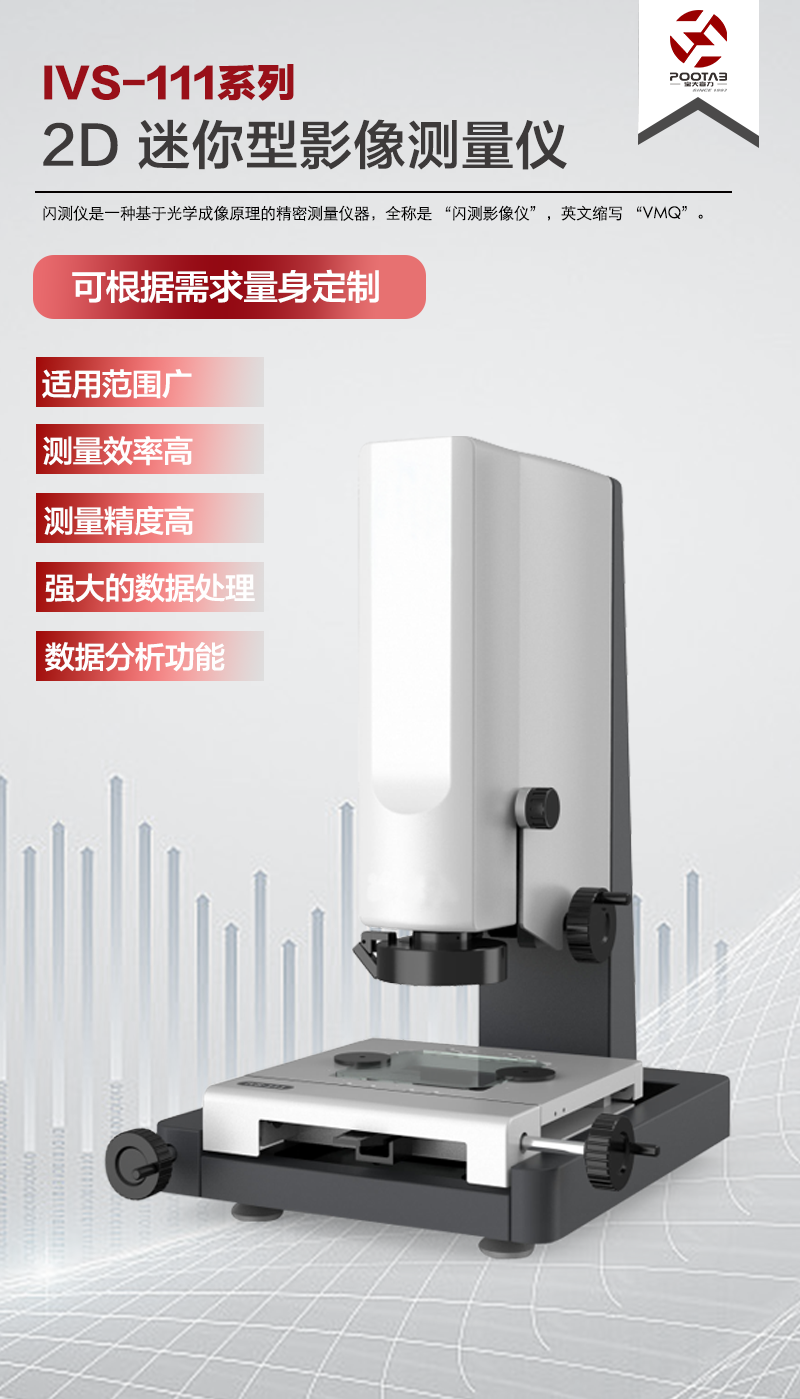

l IVS-111是中旺新研發的便攜式2D光學測量系統，用于幾何尺寸測量；
l 采用高精度航空鋁底座、立柱，確保機臺擁有的穩定性和精度；
l 采用精精密P級V型橫導軌，防滑桿，快速移動鎖緊裝置，確保工作臺返回誤差在2um以內；
l 采用高精度儀器光學光柵尺配合精密工作臺，確保機臺精度在≤3.0+L/200um以內；
l 功能強大的影像測量軟件，提高品質管控到新的臺階，并可自動輸出Word、Excel、PDF、 TXT、CAD等格式測試報告。
技術參數:
產品名稱 | 2D迷你型影像測量儀 | 2D迷你型閃測儀 |
產品型號 | IVS-111Z | IVS-111T |
產品貨號# | 520-020C | 501-020C |
大理石工作平臺 | (245x180)mm | (245x180)mm |
玻璃工作臺 | (130x130)mm | (130x130)mm |
X/Y軸行程 | (100*100)mm | (100*100)mm |
測量精度* | E1xy≤2.0+L/200（um） | E1xy≤3.0+L/200（um） |
光學鏡頭 | 變倍0.7X~4.5X | 0.183X遠心視野(外徑80mm) |
相機 | 160萬像素高清相機 | 500萬像素高清相機 |
Z軸 | 高精度導軌，有效行程100mm | |
X/Y兩軸光柵尺 | 分辨率：0.5um | |
重復精度 | 2um | |
X/Y軸傳動系統 | 高精密P級精密型直線導軌、螺桿移動鎖緊裝置 | |
底座和立柱 | 高精度航空鋁底座、立柱 | |
光源 | 表面無級可調LED冷光源 | |
平行（面）光源 | ||
測量軟件 | iMeasuring2.0 | Geomea |
操作系統 | 支持WIN10/11-32/64位操作系統 | |
操作語言 | 英文、簡體中文、繁體中文，可增加其他語言版本 | |
工作環境 | 溫度20℃±2℃，溫度變化<1℃/Hr；濕度30%~80%RH；震動<0.02g's，≤15Hz。 | |
電源 | AC220V/50Hz; 110V/60Hz | |
外形尺(WxDxH) | (465*395*610)mm | |
凈重 | 27.5Kg | |
備注：
* L表示測量長度，以毫米為單位，Z軸的機械精度，聚焦精度與工件表面有很大的關系。
**放大倍率為近似值，具體與顯示器的尺寸和分辨率相關。
客戶可根據需求選配附加鏡0.5X或者2X，實現影像放大。
