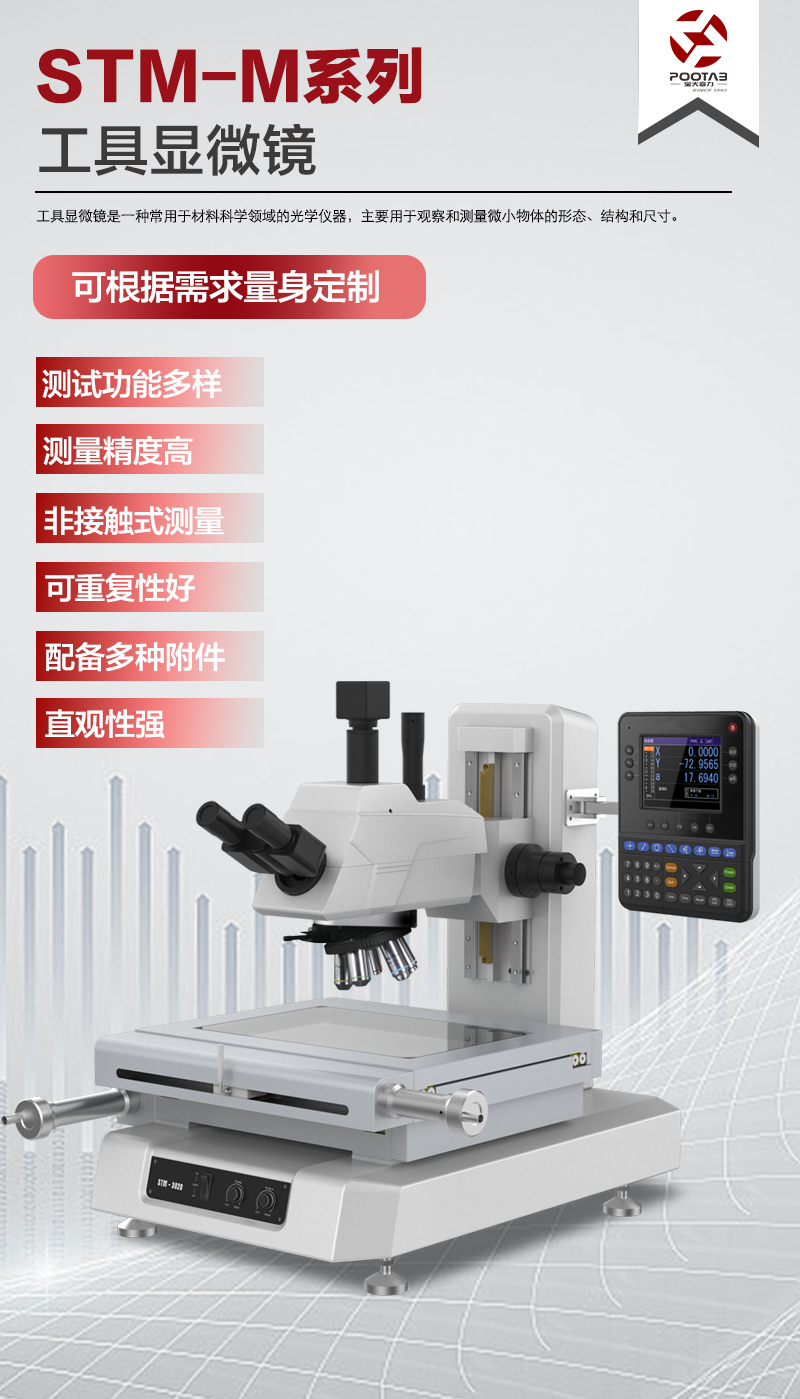

規格型號：STM-M系列
數據指標：測試精度：(2+L/200) μm
立即免費獲?。簝x器報價方案與儀器PDF資料！
產品特點：
底座——鑄鐵基座保證整體穩定性。
光源——高亮度長壽命LED照明系統。
傳動——采用無間隙絲杠傳動載物臺，保證測量精度。
導軌——采用進口線形高精度導軌。
調焦——特有粗、微調焦裝置，微調最小每格1um。
載物臺——高精度2.0+L/200um(L為測量長度）。
技術參數 :
產品名稱 | 工具顯微鏡 | 工具顯微鏡 |
產品型號 | STM-2015M | STM-3020M |
產品貨號 | 532-180 | 532-190 |
X/Y軸行程 | 200x150mm | 300x200mm |
分辨率 | 0.0001 mm | |
鎖緊裝置 | X-Y采用精密絲杠傳動，工作臺帶快慢速鎖緊裝置，無任何回程誤差產生 | |
X/Y軸精度 | (2+L/200) μm; L: 測量長度 | |
鏡筒 | 反像 (可選正像三目鏡筒) | |
目鏡 | 雙目廣角目鏡WF10X/22mm | |
物鏡 | 標配：5X，10X， 20X，50X, 可選：100X | |
透射光源 | 可調LED光源 | |
表面光源 | 可調LED光源 | |
Z-軸行程 | 標配行程:150mm, 可選200mm行程 | |
調焦方式 | 手動調焦 (粗調/微調) | |
數顯表功能 | 清零, 方向置換 | |
儀器電源 | AC220/50HZ; AC110V/60Hz | |
可選附件 | 高精度旋轉工作臺 RT4(D:165mm), RT5(262mm) | |
數據處理器DP300 | ||
測量軟件 QM2.0 | ||
0.5X適配鏡和CCD相機 | ||
光學參數：
名稱 | 物鏡 | 目鏡WF10/22 | |||||
數值孔徑 N.A. | 有效工作距離W.D.(mm) | 焦距 f(mm)’ | 分辨率 R(um) | 景深 ±△p(um) | 總放大倍數 | 物方視場 | |
5x | 0.15 | 11.6 | 40 | 2.1 | 16.3 | 50x | ￠4.4 |
10x | 0.3 | 6.3 | 20 | 0.9 | 3.1 | 100x | ￠2.2 |
20x | 0.4 | 10.3 | 10 | 0.69 | 1.8 | 200x | ￠1.1 |
50x | 0.8 | 2 | 4 | 0.34 | 0.4 | 500x | ￠0.44 |
100x | 0.8 | 1.96 | 2 | 0.34 | 0.2 | 1000x | ￠0.22 |
