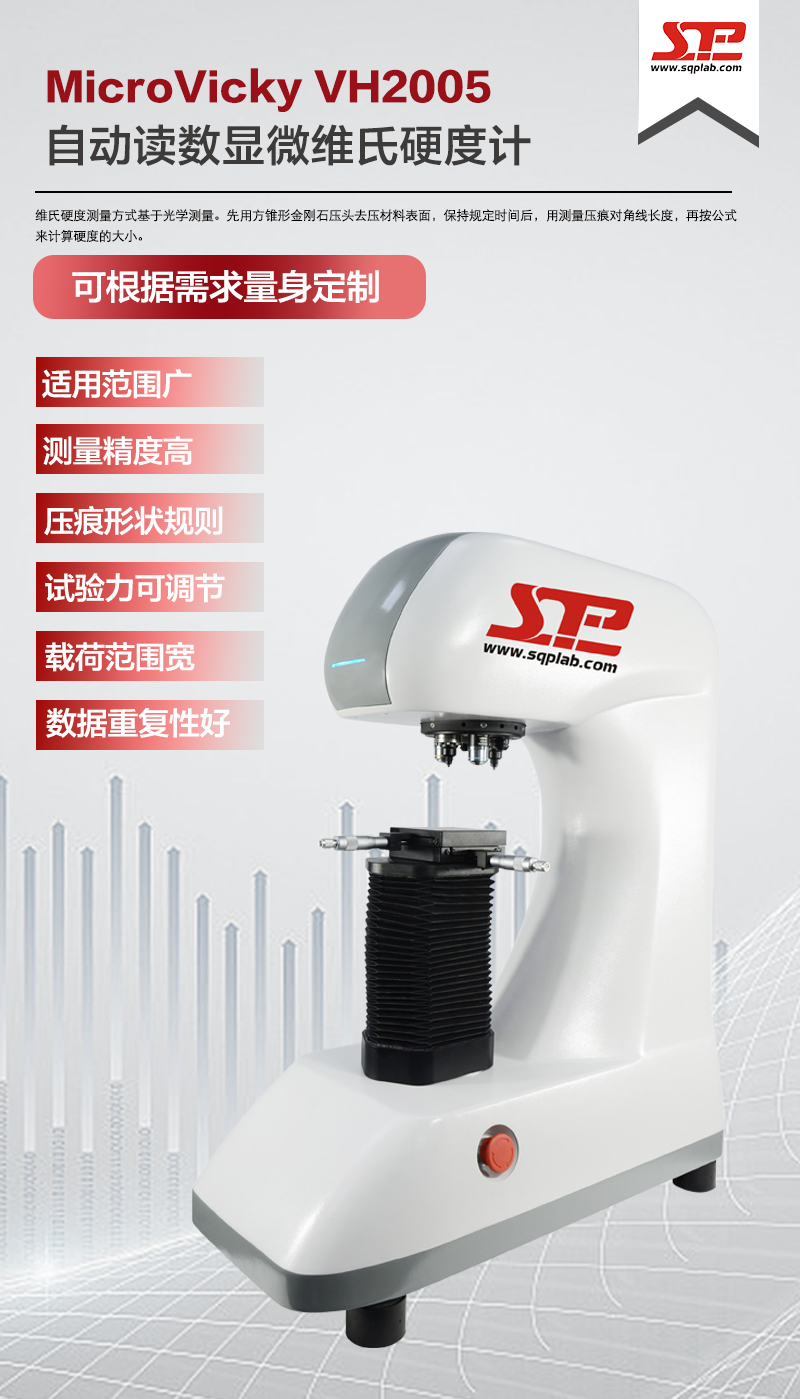

規格型號：MicroVicky VH2005
數據指標：維氏測試范圍：5gf~2kgf
立即免費獲取：儀器報價方案與儀器PDF資料！
產品特點：
l 直觀的用戶界面
提供一種高端的用戶界面，應用于所有PCE硬度測試儀器。MASTER TESTING FLOW?包含了大多數先進的硬
度測試功能，而其操作卻極為簡便。
對操作者的操作技巧要求不高，僅需數秒（而不是幾分鐘）即可引導操作者完成測試程序的設定。通過點擊鼠
標或觸摸屏，便可進行常規功能、復雜任務和先進工作流程的操作。
典型示例如下:
標尺設定，測試方法，上下限，轉換標尺，圖表，文件存儲，測試程序保存，圖像縮放，圖像全屏，陣列測試，
數控工作臺控制， Z軸控制。
所有標準硬度測試程序都已在軟件中編好，客戶可隨時選擇。
l 全自動圖像處理
ATS-300系統可獨立于操作者之外，自動控制和評估圖像的清晰度和亮度，并對壓痕進行測量。
自動校準調節圖片參數的功能，確保了測試結果的重復性，即使所測量的是不同材料、或表面有劃傷和受損以
致難以測量的試件。
僅需數秒，標準的快速自動對焦技術即可生成清晰的圖像。
l 壓痕圖像縮放
在保持圖像質量的同時，可對由物鏡獲取的壓痕圖像進行無級縮放。在6工位轉塔上可安裝4個物鏡，同時壓痕圖像縮放
功能可進一步加大放大率，甚至使總放大率達到2500X（在100倍物鏡下）。
l Z軸高度動態調整
智能化高精度地對試件進行定位。雙位控制系統允許超快速的預定位，滾輪微調系統則通過一個一個的脈沖信
號對聚焦位置進行精準地微調。在動態系統中，定位速度取決于所選顯微鏡和攝像頭系統的放大率。滾輪速率
能更直接地影響定位速度，確保定位速度與操作者感受到的位移變化達成一致。
l 用戶自定義程序
保存、運行或刪除已設定的測試程序。針對待測試件的情況設置好測試程序后，可將此測試程序以字母或序號
進行命名，并將其存儲下來。這一功能可以減少操作者對儀器的設置，顯著地增加安全性和效率。
所有針對特殊試件所作的設置：測試標尺，物鏡，陣列設置等，都可儲存在儀器的RAID系統雙固態硬盤中。
l 報告生成器
ATS-300系統含有報告生成器，報告生成器生成的測試報告包含測試結果、圖表和壓痕圖片等，該報告很容
易進行編輯和自定義文件尺寸。你可以將貴司的詳細信息添加進報告里，或根據需要改變報告的內容布置。
所有的報告可以通過儀器所接打印機（可選）直接打印出來，無需另外配置個人電腦或操作界面。報告可以
輸出到Excel或Word文檔里，或者轉成PDF格式儲存在硬盤里。
l 先進的測試方法
單點測試——該功能允許用戶在任何所需位置進行單獨點的測試。無論顯示屏正在顯示的是顯微圖像還是全景
圖像，都可以直接開始測試程序。
連續測試——一條或多條測試點的軌跡坐標可以預先設定并儲存下來。無論顯示屏正在顯示的是顯微圖像還是
全景圖像，都可以直接開始測試程序。
CHD/Nht/Rht 測試——根據標準規定進行規范化的CHD/Nht/Rht測試。無論顯示屏正在顯示的是顯微圖像還
是全景圖像，都可以直接開始測試程序?？蓡为?dú)為Nht測試設置額外的核心點硬度。
樣品測試——可根據已選標尺進行形象化地設置。只需點擊鼠標即完成快速而精準的定位，從而直觀高效率地完
成陣列測試設置。
攝像頭（測量，自動對焦）標準的高清自動對焦攝像頭（綠色光束）可生成高質量的壓痕視圖。
視野范圍取決于最終物鏡，配合25x的數字放大率，總放大率可達2500x（在100倍物鏡下）。
ATS-300的“點擊即運行”功能可在屏幕上隨機選擇測試點，之后高速電動X-Y工作臺將精準地使所選測試點移
動到壓頭或測量物鏡正下方。
l 先進的轉塔和精密的Z軸——高科技“碰撞保護”轉塔和力加載系統
力傳感器組合技術力值重復性好，配合高速數字電子回路和最新的復雜算法，共同保證了超快速的定
位轉塔；該轉塔可依照客戶需求進行參數設置。
轉塔自動保護，不會因?yàn)楸辉嚰蚬ぷ髋_(tái)撞擊而造成損害。這個防碰撞受損系統不僅保護了儀器和試件，而且
還可保護壓頭和物鏡不受誤操作造成的影響。
高速6工位精密轉塔——標準高速模塊化6工位轉塔通過電動控制轉至所需位置。系統可檢查判斷最適合于所
選測試方法的壓頭和物鏡，并自動匹配對應的轉塔工位。
可依據需求配置轉塔，配置單壓頭促動器或雙壓頭促動器，同時配置最多四個物鏡。
第二壓頭工位促動器可在儀器安裝之后進行配置。
超級精密的Z軸移動——電動或手動工作臺的Z軸高度調整，是通過一個高度精密的線性導軌進行控制的。該
高品質精密系統包含有一個球軸承主軸，可對測試件進行高速對焦并保證高精度。這一先進方案包含了測試頭
移動和測試表面高度固定的所有優勢。
技術參數：
產品名稱 | 自動讀數顯微維氏硬度計 | |
產品型號 | MicroVicky VH2005 | |
產品貨號# | 823-108 | |
試驗力 | N | 0.098~19.60 |
gf | 5~2000 | |
加載系統 | 力傳感器，力反饋控制，閉環系統 | |
硬度標尺 | （顯微）維氏，努氏 | |
維氏測試范圍 | 5gf~2kgf | |
努氏測試范圍 | 5gf~2kgf | |
壓頭 | 符合ISO / ASTM標準壓頭 | |
測試循環 | 自動聚焦 | |
手動X-Y工作臺尺寸 | 100mm*100mm，行程25*25mm | |
語言 | 中文/英文 | |
保荷時間 | 默認10秒，用戶自定義1-999秒（增量為1秒） | |
電動轉塔 | 六工位；雙壓頭工位(雙壓頭工位同時激活)，四物鏡工位 | |
物鏡 | 10×, 50× | |
Z軸移動方式 | 絲桿升降式，全自動升降，自動聚焦 | |
試件允許最大高度 | 200mm | |
壓頭中心到機壁距離 | 170mm | |
載荷精度 | 載荷在 200gf – 2000gf范圍之內時≤±0.5% | |
顯示精度 | 0.01 HV, HK | |
硬度轉換 | 洛氏，表面洛氏，布氏，里氏和抗拉強度 | |
統計分析 | 測試次數，最大值，最小值，平均值，最大差，標準偏差 隨著新數據的產生而實時更新 | |
數據存儲 | 可擴展固態硬盤, mSSD系統 | |
數據接口 | USB, RJ45-LAN, WLAN, RS-232，藍牙，5軸數控電動X-Y工作臺接口 | |
自動測量軟件 | ATS-300 圖像分析和測量軟件 (加密狗和CD) | |
光學系統 | 高清5Mpx視頻系統 | |
電子系統 | 高品質嵌入式系統控制器，MS Windows?操作系統，可選不同尺寸彩色顯示屏，自動和手動測量 | |
電源 | AC220V/50; 110V/60 Hz | |
功率 | 100W | |
凈重 | 75Kg | |
毛重 | 120Kg | |
外形尺寸 (L×W×H) | 525*323*773mm | |
執行標準 | GB/T 4340.2; ISO 6507; ASTM E92; JIS Z2244 | |
產品配置：
自動讀數顯微維氏硬度計 MicroVicky VH2005 | ||||
NO. | 名稱 | 型號 | 數量 | 備注 |
1 | 主機 | VH-2005 | 1 | |
2 | 6工位轉塔 | 1 | ||
3 | 10x物鏡 | 1 | ||
4 | 50x物鏡 | 1 | ||
5 | 2個壓頭工位全部激活 | 1 | ||
6 | 手動X-Y工作臺:面積100mm*100mm，行程25*25mm | 1 | ||
7 | 無線鼠標和鍵盤 | 1 | ||
8 | 保險絲 | 2 | ||
9 | 可調支腳 | 1 | ||
10 | 高性能計算機 | 1 | ||
11 | 自動硬化層深度測量軟件 | 1 | ||
12 | 自動陣列測試軟件 | 1 | ||
13 | 快照功能 | 1 | ||
14 | 測量程序自定義軟件（含報告生成器） | ATS-300 | 1 | |
15 | 維氏硬度塊 | 1 | ||
16 | 維氏壓頭 | 1 | ||

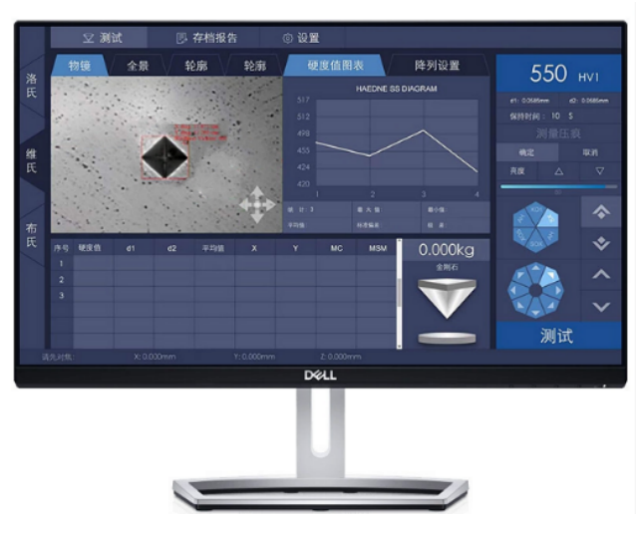

測量軟件
安裝條件：
硬度計是較敏感的測量?jī)x器。需要在固定的臺面和非震動的環境中安裝。在儀器安裝完成之后，注意不能在沒有正確的預防措施情況下隨意移動。我們經驗豐富的工程師團隊會針對如何正確移動您的儀器給出專業的建議，并照顧到細節的計劃，運輸準備，重新安裝，校準和儀器的鑒定。
l 硬度計工作要求的電源為： 電壓：100VAC 到240V AC; 頻率：50 / 60 Hz，單相；
l 硬度計的電源必須具有良好的接地連接，硬度計使用的電源線的插頭是符合國標標準的三芯電源插頭；
l 電源插座應固定在一個位置，應在距離硬度計本體1米的距離內；
l 放置在平臺上的硬度計必須與周?chē)膲w有足夠的間距， 便于日常維護；
l 為確保正確的安裝，請?jiān)诎惭b前將機器關閉；
l 環境溫度10~35℃,建議環境溫度為21+/-3℃；
l 工作室的相對濕度≤70%RH（非冷凝狀態）；
l 工作室無腐蝕性介質及煙塵；
l 不要安裝在空調風直接吹送的位置；
l 不建議安裝在經常有人走動， 或者進口出口的的位置（免受風及振動干擾）；
l 安裝平臺應結實穩固， 能支持硬度計及附件的重量；
l 如果可以，請盡量把硬度計安裝在建筑物的一樓(不建議安裝在非常高的位置）；
l 安裝平臺應處于良好的水平狀態，能穩定放置；
l 移動硬度計是不要碰撞， 傾斜角度不要超過30°；搬運時不要把手放在轉塔下；
l 安裝環境應防震，不要靠近產生振動的設備附件，不要靠近交通繁雜的馬路，避免過度的交通產生振動源，避免硬度計收到振動的干擾；
l 不要把硬度計安裝在有起重機或測振儀的環境內；
l 如果工作室地面容易發生振動，工作平臺應放在防振墊上；
l 請把硬度計放置在常溫下1-2天后再進行安裝調試。
注： 振動會影響硬度測量的精度， 尤其是低載荷測試情況下。
