規格型號：SU-300M
數據指標：測量范圍(DIN) :HBS:100-500; HV:100-1500; HRC:20-68; HRB:55-100; HRA:37-85; Mpa: 255-2180N/mm
立即免費獲?。簝x器報價方案與儀器PDF資料！
產品特點：
精度高：測試精度可達HV: ±3% HV，HR:±1.5HR，HB: ±3%HB;
壓痕?。?/font>肉眼無法直接觀測，需要用高倍金相顯微鏡才能發現;
速度快：測試結果在6秒內輸出，比顯微硬度計效率提高了20倍;
大屏幕：3.2″的彩色屏幕上直接顯示當前測量值、最大值、最小值、平均值和硬度轉換值;
操作簡便：只需輕輕一鍵操作，就可快速出測試結果;
無線打?。?/font>支持無線藍牙打印和數據傳輸
應用領域：
SU-300M電動超聲硬度計采用積木式模板化設計，搭配電動超聲測頭MP-300， MP-500， MP-800， MP-1000可以測量軋輥，螺桿，風電等有鍍鉻，鍍銅，滲碳，滲氮層試樣的電鍍層硬度。
技術參數：
產品名稱 | 超聲硬度計 | ||||
型號 | SU-300M | ||||
貨號# | 882-141M | ||||
可選測頭 | 手動測頭：10N、20N、49N、98N；電動測頭：3N、5N、8N、10N | ||||
測量范圍(DIN) | HBS:100-500; HV:100-1500; HRC:20-68; HRB:55-100; HRA:37-85; Mpa: 255-2180N/mm | ||||
測量精度（%） | 硬度標尺 | ﹤250HV | 250~500HV | 500~800Hv | ﹥800HV |
HV0.1 | 6 | 7 | 8 | 9 | |
HV0.3 | 6 | 7 | 8 | 9 | |
HV0.8 | 5 | 5 | 6 | 7 | |
HV1 | 5 | 5 | 6 | 7 | |
HV5 | 5 | 5 | 5 | 5 | |
HV10 | 5 | 5 | 5 | 5 | |
硬度標尺 | 維氏（HV）；洛氏（HRA、HRB、HRC）;布氏（HB）；肖氏(HS) | ||||
顯示屏 | 3.2“彩色液晶屏 | ||||
數據顯示 | 測量值，最大值，最小值，平均值，硬度轉換值和測量模式 | ||||
語言選擇 | 中文、英文、德語、葡萄牙語、土耳其語 | ||||
數據輸出 | RS232數據輸出 | ||||
數據打印 | 藍牙無線打印機 | ||||
數據存儲 | 可存儲20組校正數據和1000組測量數據 | ||||
文字輸入 | 支持?jǐn)?shù)字及字母錄入 | ||||
工作環境 | 溫度：-10℃~50℃; 濕度:30%~80% | ||||
儀器電池 | 可充電鋰電池，工作電壓4.2V,3200mAh | ||||
充電電壓 | AC220V/50Hz, 110V/60Hz | ||||
主機尺寸及重量 | 主機尺寸：160x80x31mm；主機重量：500g（不包括探頭） | ||||
包裝尺寸及重量 | 外包裝尺寸：400x320x150mm；包裝重量：5Kg | ||||
標準配置：
產品名稱 | 貨號# | 產品名稱 | 貨號# | 產品名稱 | 貨號# |
主機SU-300 | 882-141M | 10N電動測頭 | 882-251 | 防震儀器箱 | 882-901 |
洛氏硬度塊(58~65)HRC | 882-641 | 測頭數據線 | 882-801 | 內六角扳手 | ------ |
USB充電器 | 882-851 | 產品裝箱單 | SU-300M | 說明書 | SU-300M |
產品合格證 | SU-300M | 產品保修卡 | SU-300M | ------ | ------ |

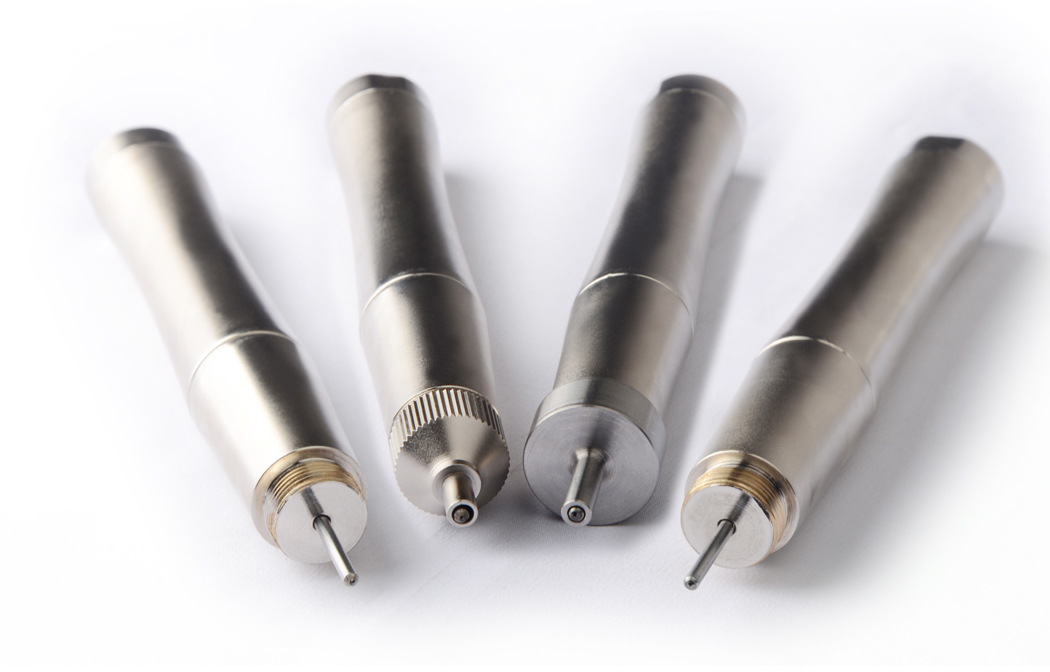

超聲硬度計手動測頭：
手動測頭特點：
●超聲波接觸阻抗方法；
●無需借助外部支架就可獲得準確的硬度測量值；
●360°無死角快速測量；
●優異的人體工程學設計便于握緊測頭；
●完美的測頭尺寸和重量使得測量角度的控制更為得心應手；
●在固定的位置甚至材料的邊緣都能準確快速的測量；
●表面壓痕小，便于材料和工件的后期處理。
技術參數：
測頭類型 | HP-1K | HP-2K | HP-5K | HP-10K |
貨號# | 882-311 | 882-321 | 882-331 | 882-341 |
真實試驗力 | 10N | 20N | 50N | 98N |
直徑 | 22mm | 22mm | 22mm | 22mm |
長度 | 154mm | 154mm | 154mm | 154mm |
諧振棒直徑 | 2.4mm | 2.4mm | 3mm | 3mm |
測量面最大粗糙度 | Ra<3.2um | Ra<5um | Ra<10um | Ra<15um |
工件最小重量 | 0.3kg | 0.3kg | 0.3kg | 0.3kg |
工件最小厚度 | 2mm | 2mm | 2mm | 2mm |

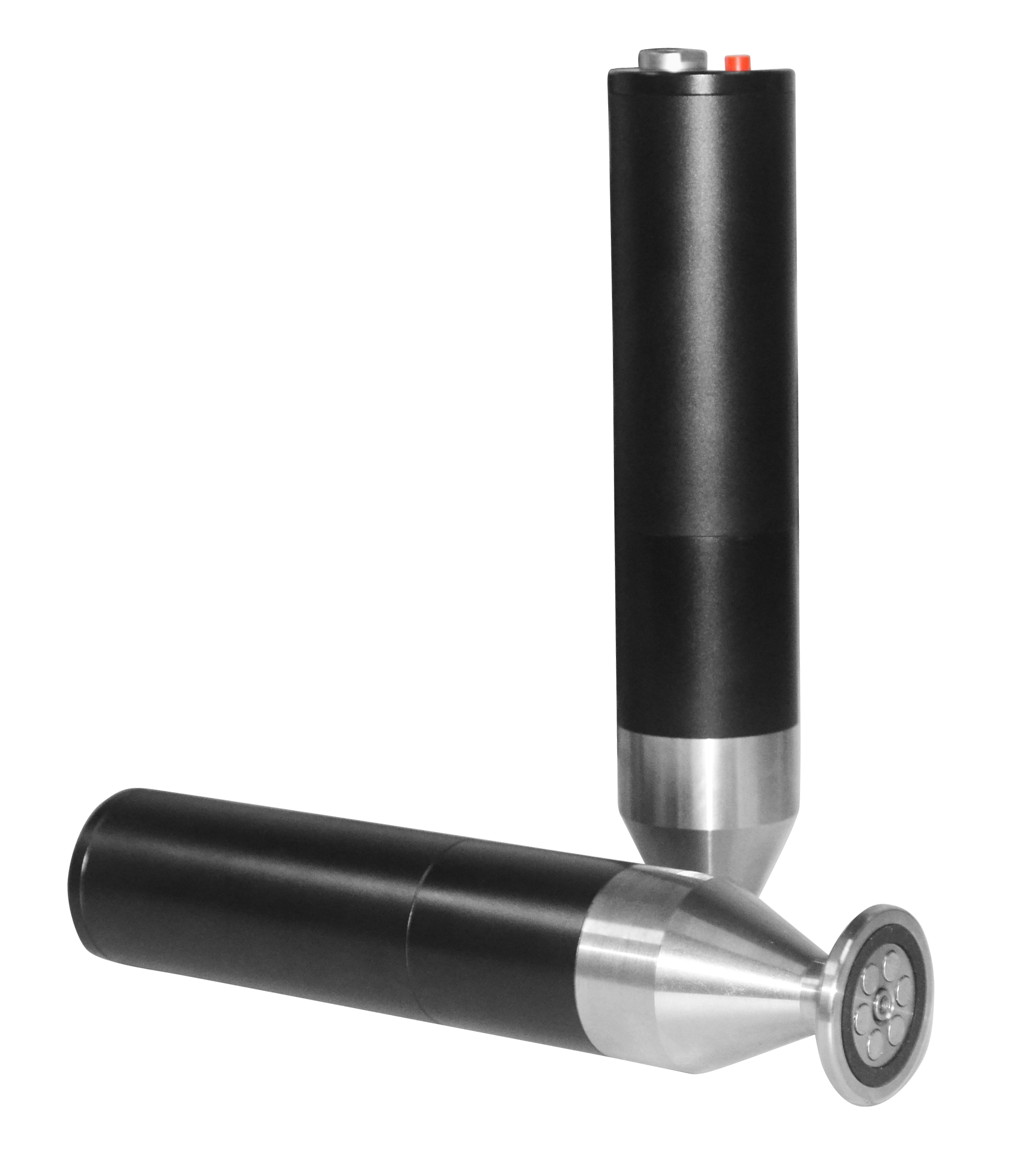

超聲硬度計電動測頭：
電動測頭特點：
l 超聲波接觸阻抗方法；
l 無需借助外部支架就可獲得準確的硬度測量值；
l 專利磁性支撐環；
l 人體工程學流線型設計；
l 測試壓痕小，便于材料和工件的后期處理，適合機加工后的成品測量；
l 一鍵操作，電動自動加載/保荷/卸載；
l 特別適用于薄片，鍍烙，鍍銅，滲碳，滲氮層硬度的測量；
l 配置加長保護帽，輕松測量深孔和圓弧面等不規則面的硬度。
技術參數：
測頭類型 | MP-300 | MP-500 | MP-800 | MP-1000 | MP-2000 |
貨號# | 882-221 | 882-231 | 882-241 | 882-251 | 882-261 |
真實試驗力 | 3N | 5N | 8N | 10N | 20N |
直徑 | 46mm | 46mm | 46mm | 46mm | 46mm |
長度 | 197.5mm | 197.5mm | 197.5mm | 197.5mm | 197.5mm |
諧振棒直徑 | 3.7mm | 3.7mm | 3.7mm | 3.7mm | 3.7mm |
工件最小重量 | 0.3kg | 0.3kg | 0.3kg | 0.3kg | 0.3kg |
工件最小厚度 | 2mm | 2mm | 2mm | 2mm | 2mm |
標準硬度塊參數：
硬度值范圍 | 貨號# | 均勻度 | 硬度塊尺寸 |
(28~35)HRC | 882-611 | ±1.5HRC | ?90x16mm |
(38~45) HRC | 882-621 | ±1.5HRC | ?90x16mm |
(48~55)HRC | 882-631 | ±1.5HRC | ?90x16mm |
(58~65)HRC | 882-641 | ±1.5HRC | ?90x16mm |
(300~800)HV 1 | 882-651 | ±3% HV | ?90x16mm |
(300~800)HV 5 | 882-661 | ±3% HV | ?90x16mm |
(300~800)HV 10 | 882-671 | ±3% HV | ?90x16mm |
(85~550)HB | 882-681 | ±3%HB | ?90x16mm |

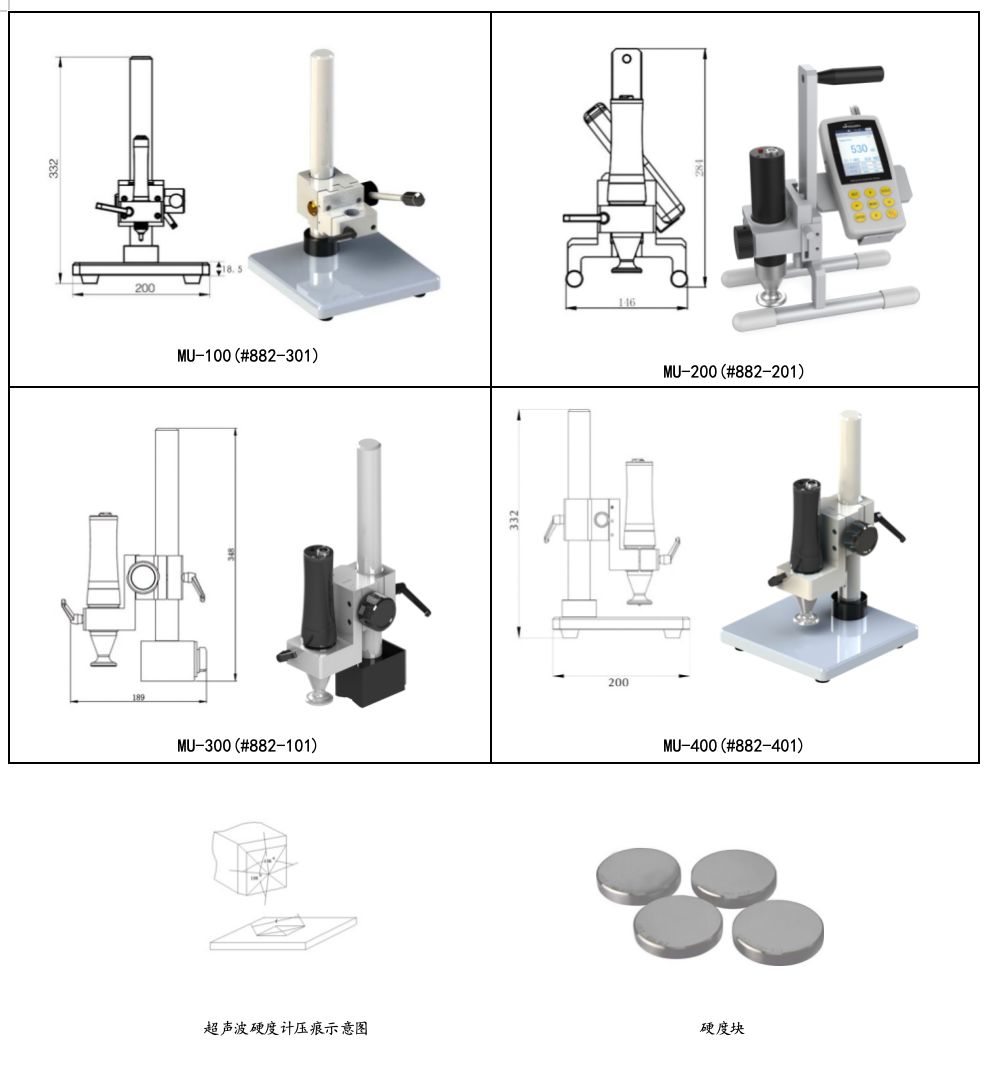

測試支架:
型號 | MU-100 | MU-200 | MU-300 | MU-400 |
貨號# | 882-301 | 882-201 | 882-101 | 882-401 |
材料 | 不銹鋼 | 鎂鋁合金 | 鋁 | 不銹鋼 |
重量 | 8.8Kg | 1.6Kg | 4.5Kg | 9.5Kg |
外形尺寸 | 200x200x332mm | 205x142x284mm | 200x120x348mm | 200x200x332mm |
包裝尺寸 | 320x320x440mm | 405x340x580mm | 398x310x540mm | 398x398x530mm |
備注 | 手動測頭專用支架 | 電動測頭軋輥專用支架 | 磁力支架 | 電動測頭專用支架 |
測試支架型號分類：
支撐環參數：
支撐環名稱 | 平面支撐環 | 小圓柱支撐環 | 大圓柱支撐環 |
貨號# | 882-511 | 882-521 | 882-531 |
應用范圍 | 平面試樣 | 直徑8-22mm試樣 | 直徑16-80mm試樣 |

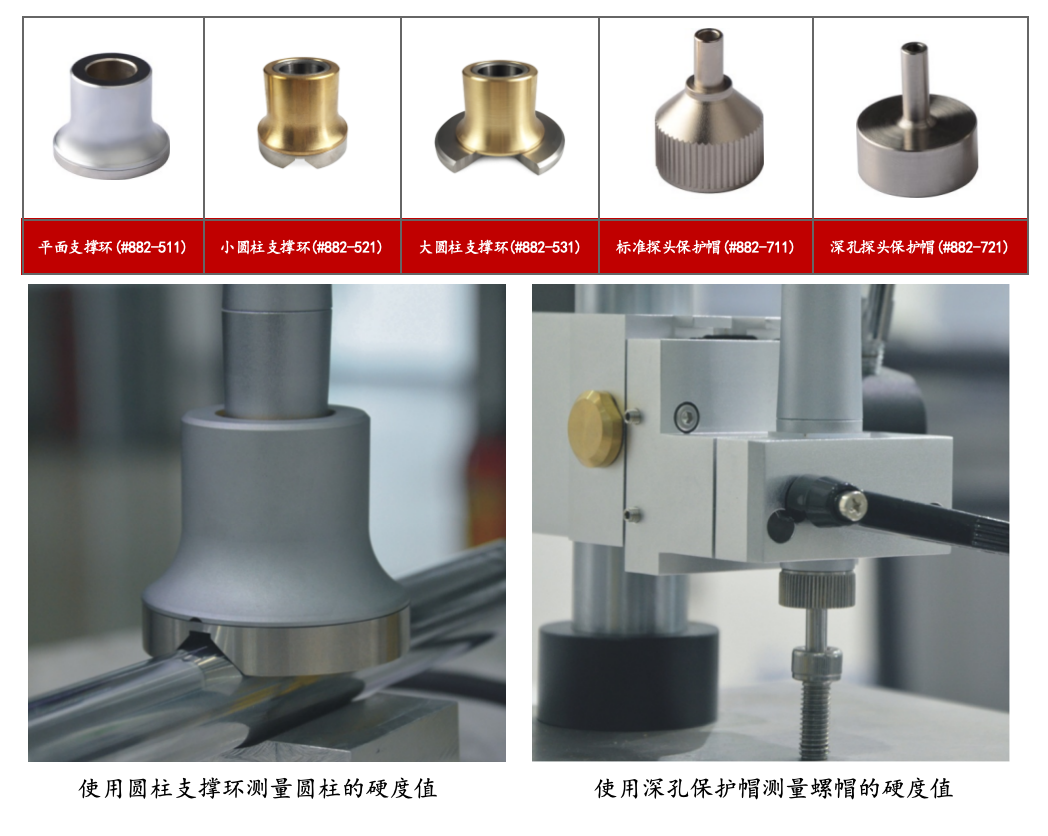

支撐環及保護帽:
超聲波硬度計探頭應用領域:
試驗力 | 模式 | 特性 | 典型應用 |
98N | 標準長度（手動） | 壓痕較大，對表面要求低 | 小型鍛件、鑄造材料、焊縫檢查、熱影響區 |
49 N | 標準長度（手動） 長探頭（手動） 短探頭（手動） | 常用 延長30mm 長度縮短(90mm),電子元件分離式布置 | 感應硬化或滲碳零件，如凸輪軸、渦輪焊縫檢查、熱影響區 測量凹槽、齒側和齒根 渦輪葉片、直徑大于90 mm的管道內壁 |
10 N | 標準長度（手動） 長探頭（手動） 短探頭（手動） | 容易加壓，提供小半徑測試的控制 延長30mm 長度縮短(90mm),電子元件分離式布置 | 離子滲氮沖模、模殼、夾具、薄壁件 軸承、齒側 渦輪葉片、直徑大于90 mm的管道內壁 |
20N | 電動探頭 | 電機加載，凹痕更小 | 光滑的精密零件、齒輪、軸承滾道 |
10N | 電動探頭 | 電機加載，凹痕更小 | 光滑的精密零件、齒輪、軸承滾道 |
8 N | 電動探頭 | 電機加載，凹痕更小 | 光滑的精密零件、齒輪、軸承滾道 |
3 N | 電動探頭 | 電機加載，凹痕更小 | 薄層，如鋼筒上的銅或鉻；銅輪轉影印筒；鍍層、表面硬化件 |
